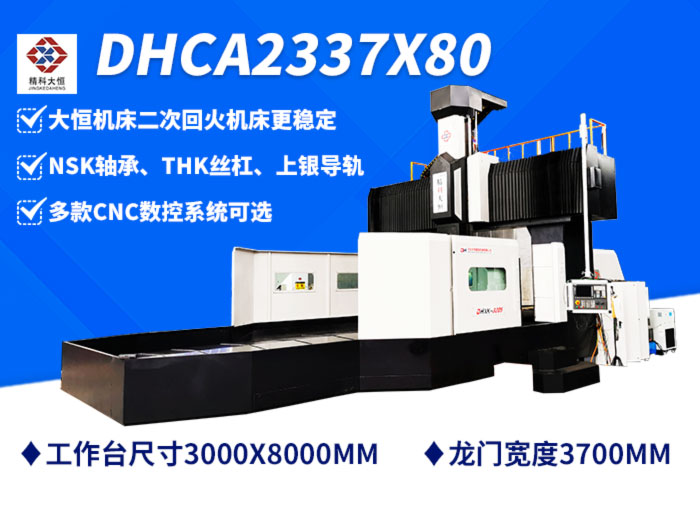

精科大恒技術部研發設計的這款3780定梁式數控龍門銑床可以選擇標準單頭，也可以做成雙主軸頭，

1、該龍門采用HT300高強度樹脂砂鑄件，進二次回火時效處理，材質穩定可靠，變形量小。本公司鑄造-回火-加工-裝配-鈑金都是在一個廠區完成，質量更可控，有保障。機床三軸聯動，兩線一硬，可加裝側銑頭，完成工件五面加工。

2、全部大件在五面體加工中心上完成加工，裝夾次數少，工件尺寸及公差配合有保障，床身導軌面用大型數控龍門磨床精磨，本公司有18米和4米進口磨床，保證導軌基準面直線度。

一、 機床主要結構特點：（機床框架圖）

1． X軸：工作臺沿固定床身導軌縱向往復運動。

X軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，帶動工作臺運動，實現X軸直線運動。

導軌形式：臺灣上銀三條55型滾柱直線導軌，每條安裝8個滑塊。

2． Y軸：銑頭溜板沿橫梁導軌往復運動。

Y軸傳動：采用交流伺服電機傳動滾珠絲杠傳動。

導軌形式：臺灣上銀兩條55型滾柱直線導軌。

3． Z軸：銑頭滑枕沿溜板導軌垂直往復進給運動。

Z軸傳動：采用交流變頻電機通過滾珠絲杠帶動主軸箱上下進給運動，并加雙杠配重

導軌形式：貼塑滑動復合導軌，主軸箱導軌采用先高頻淬火后磨床精磨加工工序。
